模态测试入门：EMA / ODS / OMA 怎么选？ |

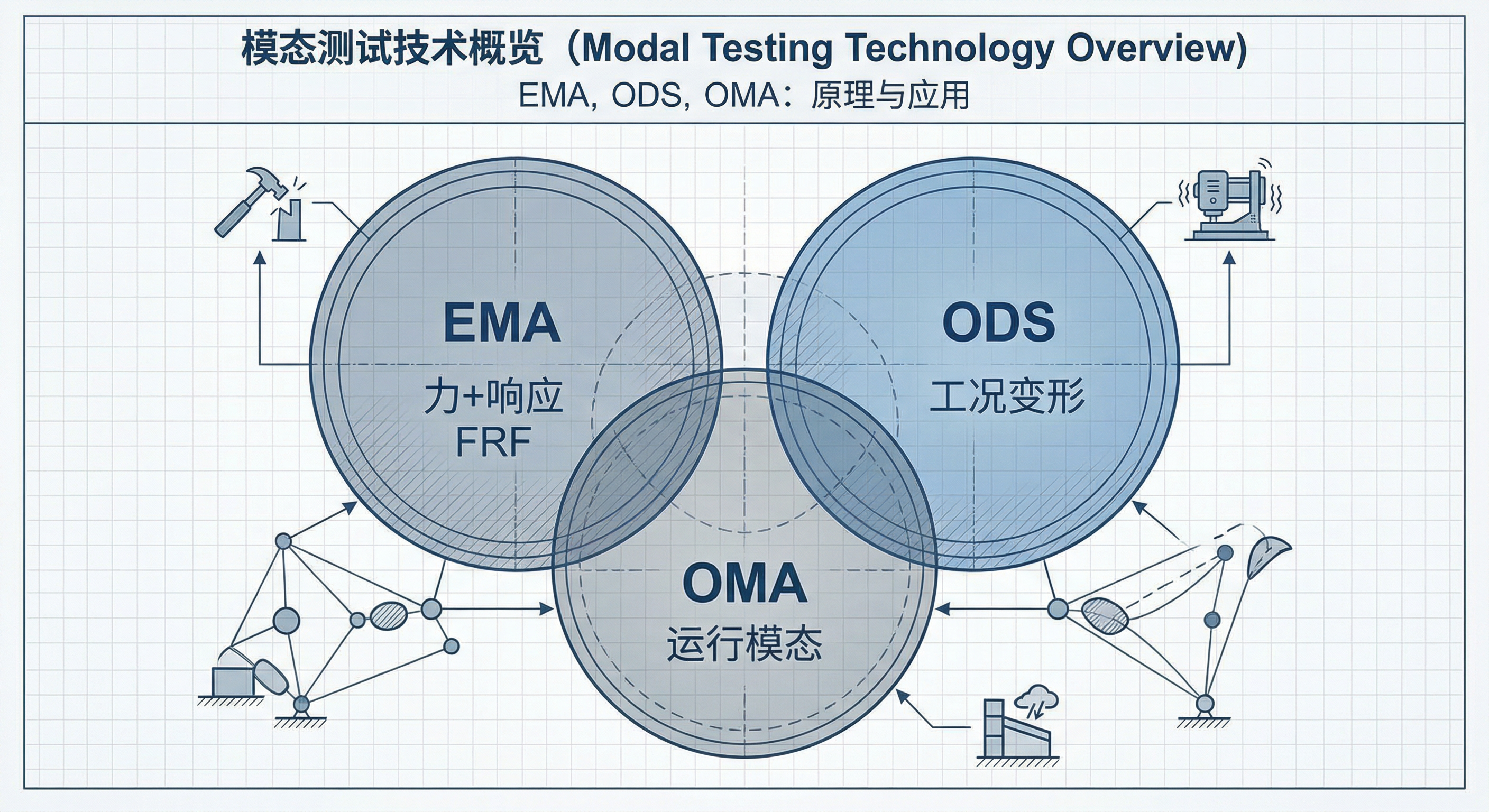

| 方法 | 英文全称 | 一句话说明 |
|---|---|---|
| EMA | Experimental Modal Analysis | 施加可测的力，测结构响应，得到 FRF，再识别 频率 / 阻尼 / 振型 |
| ODS | Operating Deflection Shapes | 不一定要测力，重点是「结构在某个工况 / 频率下怎么动」，用于 定位振动来源与工作变形 |
| OMA | Operational Modal Analysis | 不施加可测的人工激励，在运行工况下从响应数据估计模态，用于 在役结构、无法施力或工况主导 |
什么时候选哪种？
| 目标 | 推荐方法 | 关键信息 | 典型交付物 |
|---|---|---|---|
| 找共振 / 做结构基线 | EMA | 力输入 + 响应 | FRF、共振频率、基础模态参数 |
| 诊断工况振动 / 异响 | ODS | 工况响应（可不测力） | ODS 动画、问题频点与部位 |
| 在役 / 大型结构无法施力 | OMA | 运行响应 + 工况稳定性 | OMA 模态模型、关键模态解释 |
| 与仿真对标 / 模型更新 | EMA（优先）+ 对标 | 可控边界条件 | 模态参数 + MAC / 对标结论 |
三种方法共同的「底层逻辑」
无论 EMA / ODS / OMA，结果能不能用，取决于三件事：
- 测量链路可靠 — 传感器安装、线缆管理、量程与灵敏度匹配
- 数据质量可量化 — 相干、重复性、噪声水平、异常剔除
- 结果可解释 — 能回答「为什么这个模态可信 / 不可信」，而不是只给一张动画
最小可行链路（从 0 到 1）
EMA（锤击）最小链路
- 输入：力锤（测力）
- 输出：加速度计（1～多点）
- 数采：支持 IEPE / 电压输入的动态采集
- 软件：至少能算 FRF；最好能做参数识别与基本验证
ODS 最小链路
- 输出为主：多点响应（加速度 / 速度 / 位移）
- 软件：能做频域 / 时域 ODS 与动画（或至少输出可在第三方工具动画）
OMA 最小链路
- 输出：尽可能多点响应
- 关键：工况稳定、采集时长足够、环境激励覆盖目标频段
交付清单（建议收藏）
做完一次项目，至少要能交付：
- ☐ 项目元数据：结构信息、边界条件、工况描述、测点 / 方向定义
- ☐ 传感器台账：型号 / 灵敏度 / 量程 / 安装方式 / 校准信息
- ☐ 采集参数表：采样率、频率线、平均策略、窗函数、触发设置
- ☐ 原始数据：时域数据（可追溯）
- ☐ 结果数据：FRF / ODS / OMA 输出、关键图表、结论页
- ☐ 复盘结论：数据质量是否达标？哪些点需要复测？下一步怎么改进？
常见误区
| 误区 | 真相 |
|---|---|
| 把 ODS 当成「模态参数」 | ODS 是工作变形，不等于模态参数识别 |
| 只看峰值不看质量 | 相干 / 重复性不过关，峰值再漂亮也可能是伪结果 |
| 边界条件不一致 | 尤其做对标时，边界差一点，频率就会漂 |
| 传感器装得快但不牢 | 安装质量决定高频与局部模态可信度 |
VibStone 能帮你什么？
如果你不确定该选 EMA / ODS / OMA，给我们三条信息就够：
- 结构尺寸 / 材料 / 边界条件大致描述
- 目标频段（到多少 Hz）
- 你的目标：共振定位 / 完整模态 / 工况诊断 / FEM 对标
我们会在 24～48 小时内给出：方法建议 + 测试方案 + 配置清单 + 交付模板。
文中术语与方法为工程实践总结，具体方案需结合结构、频段与现场条件评估。
