选择锤击发还是激振器法？ |
| 优先 | 适用场景 |
|---|---|
| 锤击 | 快速多点扫测、现场条件有限、频段不高、结构不大 |
| 激振器 | 追求高重复性、高质量 FRF、需要可控激励或结构「难激励」 |
| MIMO | 结构大 / 复杂、阻尼大、局部模态难激励、需要更均匀能量分布或多参考 |
锤击法的优势与边界
优势
- 部署快 — 一把力锤 + 若干传感器即可开测
- 多点效率高 — 移动锤击可以快速覆盖测点
- 现场适用 — 狭小空间、临时工况更友好
边界
- 输入能量受限 — 对大结构 / 高阻尼 / 高频段可能能量不够
- 重复性依赖手法 — 双击、滑击、触发漂移都很常见
- 难以严格可控 — 对某些验证型项目不够稳
激振器法的优势与边界
优势
- 可控激励 — 随机 / Chirp / 步进正弦等，能量与频带可控
- 重复性更好 — 适合质量验证、对标与多次复测
- 对大结构更友好 — 输入能量可持续、覆盖更稳定
代价
- 系统更复杂 — 功放、stinger、力传感器、夹具与安全措施
- 搭建更耗时 — 驱动点、夹具与边界条件需要更严谨
什么时候「必须」上激振器？
满足以下 任意两条，通常建议优先激振器：
- 重复性要求高 — 需要做设计验证、质量控制或标准化流程
- 结构大 / 重 — 锤击难以注入足够能量
- 阻尼大 — 锤击激励下 FRF 相干塌、峰值不稳定
- 目标频段宽 — 需要覆盖较宽频段且保持质量一致
- 需要步进正弦 — 要控制单频能量、评估非线性或保护昂贵部件
- 要做多参考识别 — 希望更稳定识别局部模态与耦合模态
为什么 MIMO 能「救活」大结构？
大结构 / 复杂结构常见问题：单点激励下能量分布不均，某些区域「激不起来」。
MIMO 的核心价值：把输入能量分散到多个位置 / 方向，使响应更均匀，从而：
- 提升 FRF 相干与稳定性
- 提高局部 / 弱模态的可激励性
- 改善模态覆盖率，减少「漏模态」

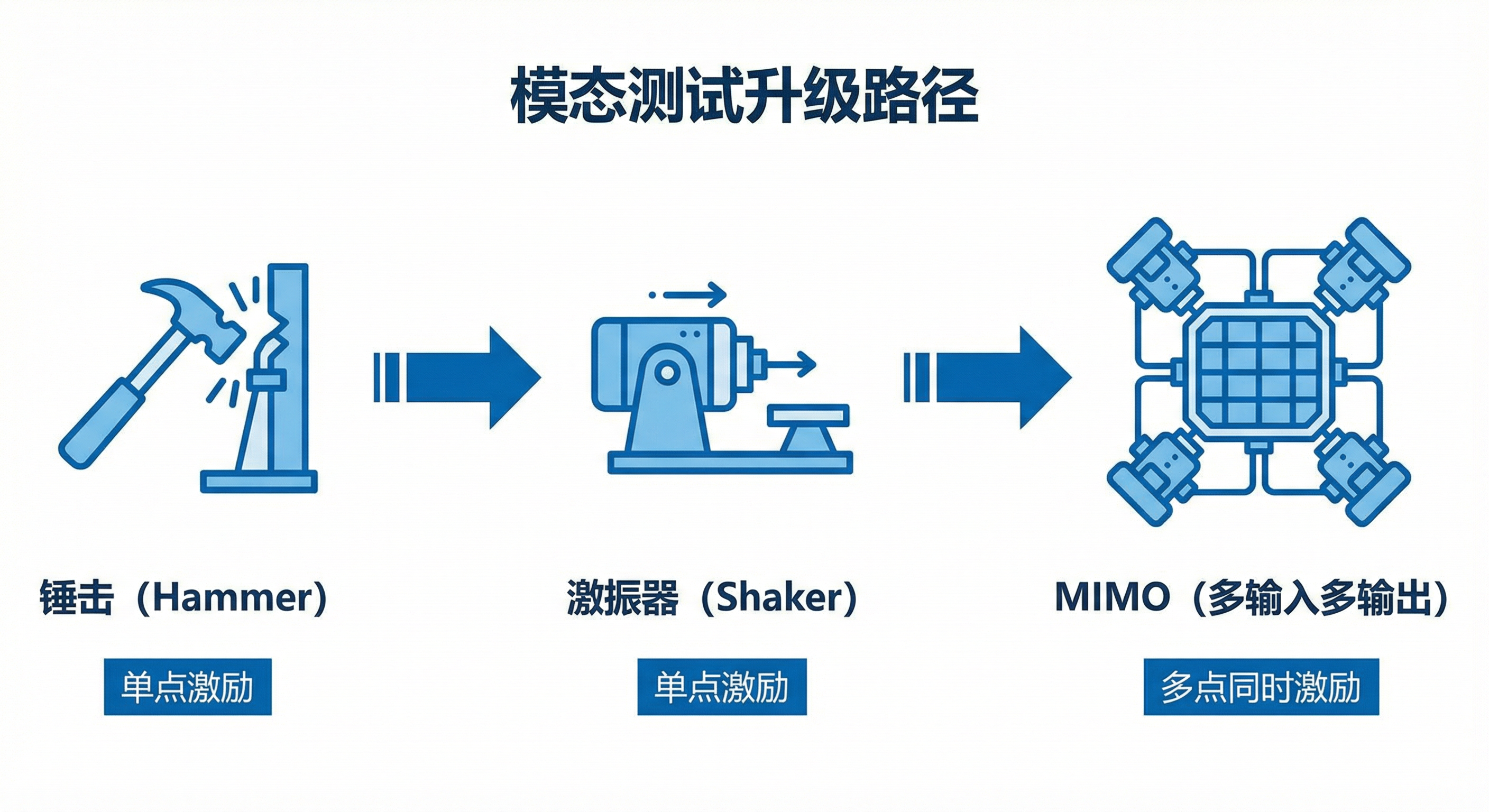

升级路线：从锤击到激振器 / MIMO
- 先用锤击做摸底 → 确定大致频段、驱动点与测点策略
- 再用单激振器做稳 → 提高重复性与 FRF 质量
- 最后用 MIMO 做全 → 覆盖局部模态与复杂耦合，形成对标级数据集
常见误区
| 误区 | 真相 |
|---|---|
| 锤击不行就「多打几下」 | 能量不足与覆盖不足，平均解决不了 |
| 激振器一定比锤击好 | 搭建不当（夹具 / 边界 / 力测量）会比锤击更糟 |
| MIMO 只是「通道多」 | MIMO 的关键在于输入能量分布与不相关激励策略 |
让 VibStone 帮你做方法决策
把以下信息发来，我们给你一份「锤击 / 激振器 / MIMO 决策建议 + 配置清单 + 交付模板」：
- 结构尺寸 / 重量 / 材料与边界条件
- 目标频段与期望交付物
- 可用测量时间与现场约束（空间 / 噪声 / 可达性）
本文为工程经验总结，具体方案需结合现场条件评估。
