模态测试报告怎么写？交付清单与「可复核证据链」
适用人群：需要对内汇报 / 对外交付的研发团队与第三方服务团队。
VibStone 观点：好报告不是「图多」，而是「结论能复核、能复用、能对标」。
报告要回答什么问题？
一份合格的模态报告至少回答 5 个问题：
- 测的是什么结构？边界条件是什么？ — 能复现实验条件
- 数据质量是否达标？ — 相干 / 重复性 / 异常记录
- 得到哪些模态参数？可信度如何？ — 识别与验证证据
- 结论对工程意味着什么？ — 共振风险、改进建议、对标差异
- 下次怎么复用？ — 模板、数据包、命名规范
推荐报告目录（可直接复制）
0. 摘要（1 页）
- 测试目标、结构概述、关键结论（Top 3）
- 主要风险点与建议动作（Top 3）
1. 测试对象与边界条件
- 结构信息：材料、尺寸、质量、连接方式、支撑方式
- 边界条件照片与示意图（非常重要）
- 工况说明（若为 ODS / OMA）
2. 测点 / 方向 / 几何
- 节点编号规则、方向定义（X / Y / Z）
- 几何模型截图（含测点覆盖）
- 参考点 / 驱动点说明（EMA）
3. 仪器与链路
- 传感器型号 / 灵敏度 / 量程 / 安装方式 / 校准信息
- 数采与软件版本
- 线缆与附件说明（特别是现场测试）
4. 采集参数与质量控制
- 采样率、频率线、平均策略、窗函数、触发设置
- 异常记录：过载、断线、双击剔除次数
- 相干与重复性统计（建议给图或表）
5. FRF 结果（基础）
- 关键测点 FRF 幅相 / 相干
- 共振频点列表（含解释：对应部位 / 风险）
6. 模态参数（EMA / OMA）或 ODS 结果
- 模态表：频率、阻尼、振型说明
- 稳定图与极点选择说明（「为什么选这些」）
- 振型动画截图（可选）
7. 验证与对标（如有）
- AutoMAC / CrossMAC 或 MAC / CoMAC
- 对标结论：一致 / 不一致的区域与原因假设
- 建议：补测点 / 改边界 / 改建模假设
8. 工程结论与建议
- 结论与证据对应关系（「结论—证据链接」）
- 风险与改进：加筋 / 减重 / 隔振 / 连接刚度等建议（按项目）
9. 附录（可复用资产）
- 测点表、通道表、传感器台账、参数表
- 数据包目录与文件说明
- 复测建议与注意事项

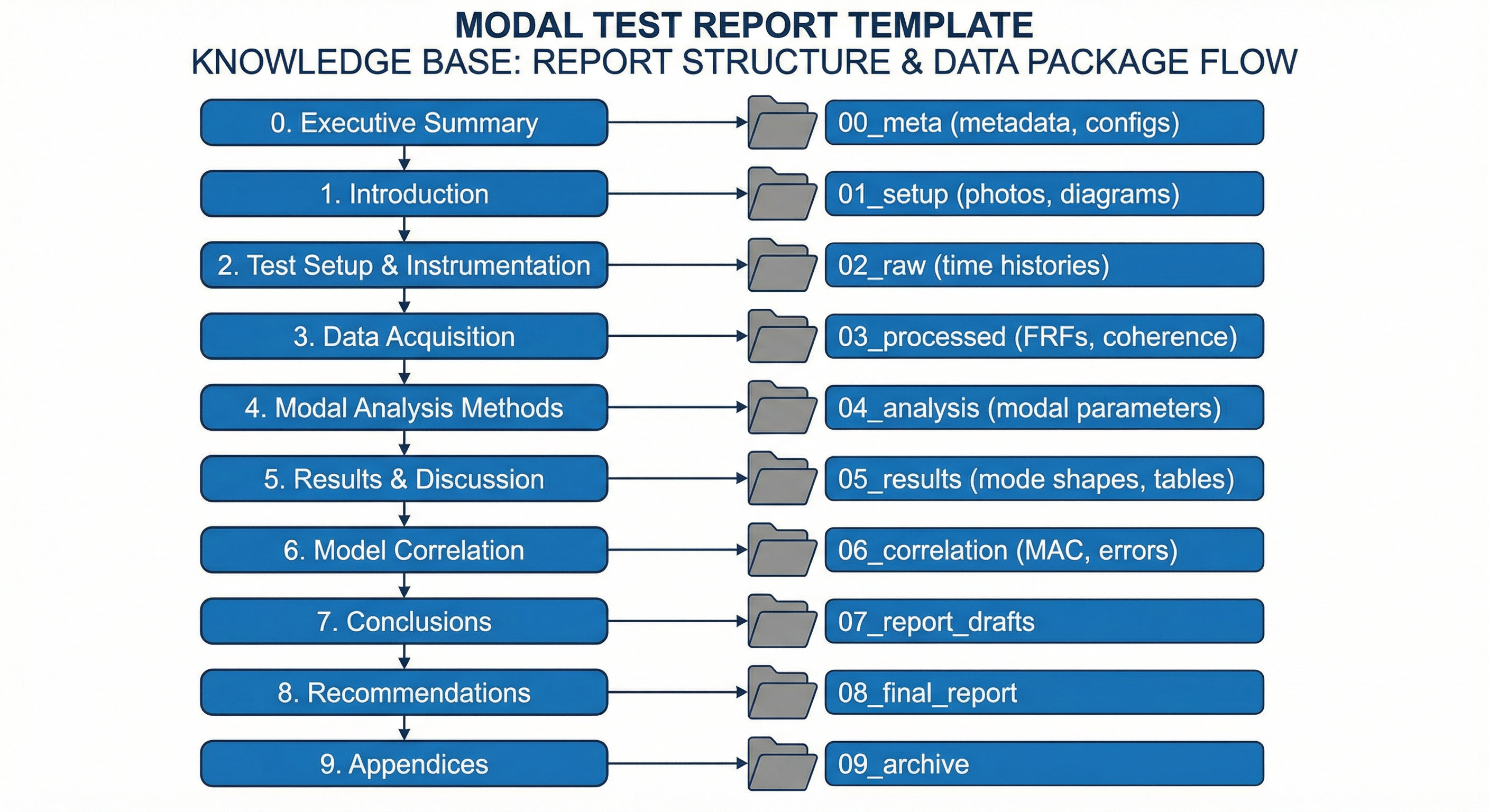

数据包交付清单
建议交付一个「项目数据包」，包含：
| 目录 | 内容 |
|---|
| 00_meta | 项目信息、边界条件说明、照片、几何文件 |
| 01_setup | 通道表、参数表、传感器台账 |
| 02_raw | 原始时域数据（可追溯） |
| 03_frf | FRF 数据、关键图表、导出格式说明 |
| 04_modal | 模态表、稳定图、动画（如有） |
| 05_correlation | MAC / CoMAC / 对标材料（如有） |
| 06_report | 最终 PDF 与可编辑源文件（若允许） |
「证据链」怎么写？（示例句式）
| 结论 | 证据 |
|---|
| 结构在 X Hz 存在主要共振风险 | FRF 在 X Hz 峰值明显；相干在目标频段达标；重复测量峰值位置稳定 |
| 模态 Mode k 可用于 FEM 对标 | 稳定图极点稳定；合成 FRF 误差可接受；MAC / CoMAC 结论一致 |
常见「交付翻车点」
| 问题 | 后果 |
|---|
| 只给动画不给参数 / 证据 | 无法复核 |
| 没有边界条件照片 | 无法复现 |
| 测点命名混乱 | 无法对标与复盘 |
| 原始时域不保存 | 后续无法追责与再分析 |
VibStone 提供「交付模板 + 陪跑落地」
如果您希望把报告与数据包做成企业标准，我们可以提供：
- 报告模板（Word / PPT / Markdown 版）
- 数据包目录规范与命名规则
- 1 次项目陪跑：从采集到报告把流程固化
文中术语与方法为工程实践总结，具体方案需结合项目要求调整。
