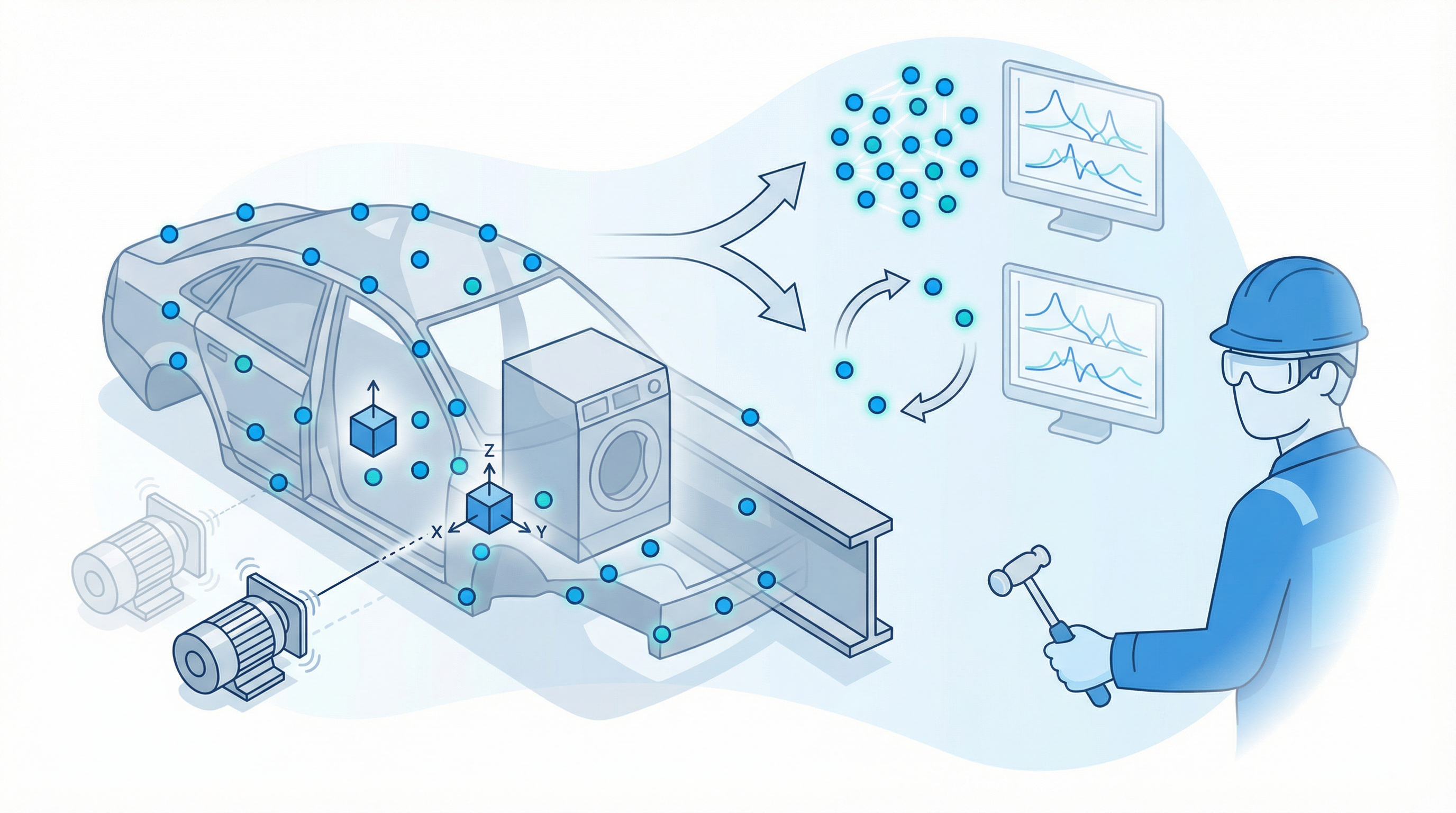

测点数量如何选择？传感器类型与布点策略完全指南
适用人群：项目负责人、测试工程师、采购决策者。
VibStone 观点：测点选对了，事半功倍；选错了，要么漏模态，要么浪费钱。本文帮你一次性理清「多少点、什么传感器、怎么测」。
核心问题：客户最常问的三件事
- 我的白车身 / 冰箱 / 工字梁 / 飞机…… 到底需要多少个测点？
- 单轴加速度计还是三轴加速度计？
- 一次性全贴传感器，还是分多次测量再合并？两者有什么优劣？
下面逐一回答，并给出十几种常用配置供直接参考。
一、测点数量怎么定？
基本原则
测点密度要能描述振型空间分布。工程上常用两个经验：
| 原则 | 说明 |
|---|
| 半波长原则 | 相邻测点间距 ≤ 目标最高模态半波长，否则会「漏掉」振型细节 |
| 每阶模态至少 2–3 点 | 若关心 N 阶模态，测点需能分辨至少 N 阶振型，通常测点数 ≥ 2×模态阶数 |
按被测件类型快速估算
| 被测件类型 | 典型规模 | 建议测点数（摸底） | 建议测点数（对标/精细） |
|---|
| 工字梁、简支梁 | 1–3 m | 8–16 | 16–32 |
| 薄板、仪表板 | 0.5–2 m² | 16–32 | 32–64 |
| 冰箱、家电外壳 | 1–2 m | 24–48 | 48–96 |
| 白车身（BIW） | 3–5 m | 100–200 | 200–500 |
| 飞机舱段、机翼 | 3–10 m | 150–400 | 400–1000+ |
| 发动机支架、小总成 | < 1 m | 12–24 | 24–48 |
注：摸底 = 快速扫频、找共振；对标/精细 = 与 FEM 对标、需要高 MAC、完整振型动画。
二、单轴还是三轴加速度计？
对比一览
| 维度 | 单轴 | 三轴 |
|---|
| 测点定义 | 每个物理位置需 1–3 个传感器（各测一方向） | 每个物理位置 1 个传感器测 3 方向 |
| 通道数 | 测点数 × 方向数 | 测点数 × 3 |
| 成本 | 单只便宜，但同位置多方向需多只 | 单只贵，同位置一只搞定 |
| 安装空间 | 空间小处难布置多只 | 空间要求低 |
| 方向一致性 | 易因安装偏差产生交叉耦合 | 出厂正交，方向一致性好 |
| 重量负载 | 可分散 | 单点集中，轻小结构需注意 |
选型建议
| 场景 | 推荐 |
|---|
| 板壳、薄壁结构，振型复杂（弯+扭+面外） | 三轴 更高效，方向一致性好 |
| 梁、桁架，主振型方向明确 | 单轴 够用，按主方向布置 |
| 测点密集、安装空间小 | 三轴 减少传感器数量 |
| 预算紧、测点多、方向单一 | 单轴 成本更低 |
| 需要与 FEM 对标，要求方向严格一致 | 三轴 或 单轴+严格安装规范 |
三、一次性全贴 vs 多次测量合并
两种策略对比
| 策略 | 做法 | 优点 | 缺点 |
|---|
| 一次性全贴 | 所有测点同时粘贴传感器，一次激励采集全部响应 | 相位一致、无拼接误差、振型动画完整、可做多参考 MIMO | 传感器与通道数需求大、成本高、线缆多、现场管理复杂 |
| 多次测量合并 | 分若干批次，每批固定若干传感器，移动激励或移动其余传感器，事后拼接 | 传感器与通道数少、成本低、适合大结构 | 拼接误差、相位可能不连续、参考点一致性要求高、后期处理复杂 |
何时用哪种？
| 条件 | 建议 |
|---|
| 测点 < 50，通道够用 | 一次性全贴，数据质量最好 |
| 测点 > 100，通道/传感器受限 | 多次测量合并，但必须保留固定参考点，且参考点不少于 2–4 个 |
| 要做 MIMO、多参考 | 尽量一次性，至少参考点固定且足够 |
| 预算紧、结构大 | 多次测量，接受一定拼接误差，重点模态可用局部细测补充 |
四、锤击法：移动力锤 vs 移动传感器
| 方式 | 做法 | 适用场景 |
|---|
| 移动力锤 | 传感器固定，力锤逐个敲击测点 | 传感器少（如 4–8 只）、测点多；现场快扫；锤击可达性好 |
| 移动传感器 | 力锤固定敲参考点，传感器轮流布置 | 参考点少且明确；传感器数量有限；结构大、锤击点难移动 |
优劣简表
| 移动力锤 | 移动传感器 |
|---|
| 传感器数量 | 少 | 少 |
| 锤击重复性 | 每点手法可能不同 | 固定点，重复性好 |
| 参考一致性 | 多参考（每点都是参考） | 单参考或少数参考 |
| 适合结构 | 中小型、锤击可达 | 大型、锤击点受限 |
五、激振器法：单激振器 vs 多激振器（MIMO）
| 方式 | 做法 | 适用场景 |
|---|
| 单激振器 | 1 个激振器 + 多传感器 | 结构不大、阻尼小、模态分布均匀 |
| 多激振器（MIMO） | 2–4 个激振器同时激励 + 多传感器 | 结构大、阻尼大、局部模态难激励、需要更均匀能量分布 |
详见《锤击 vs 激振器：何时上 MIMO》一文。
六、激振器法：移动激振器 vs 移动传感器
| 方式 | 做法 | 适用场景 |
|---|
| 移动激振器 | 传感器固定，激振器在不同位置激励 | 传感器多、激振器少；激振器便于移动、夹具轻便 |
| 移动传感器 | 激振器固定，传感器分批布置 | 激振器安装复杂（如大型 stinger、夹具）；传感器数量有限 |
| 两者都固定 | 多激振器 + 多传感器一次性 | MIMO、对标级数据；通道与设备充足 |
七、一句话选型表（按被测件）
| 被测件 | 测点数建议 | 加速度计 | 激励方式 | 布点策略 |
|---|
| 工字梁 | 16–32 | 单轴 | 锤击 | 移动锤或移动传感器均可 |
| 薄板 | 32–64 | 三轴 | 锤击 | 一次性或 2–3 批合并 |
| 冰箱 | 48–96 | 三轴 | 锤击 / 激振器 | 多次合并，固定 2–4 参考 |
| 白车身 | 100–300 | 三轴 | 激振器 / MIMO | 多次合并或分块，固定参考 |
| 飞机部件 | 200–500+ | 三轴 | 激振器 / MIMO | 分批、多参考，必要时 MIMO |
八、十几种常用配置（不同被测件、不同预算）
入门级（预算 10-20 万）
| 编号 | 被测件 | 测点 | 传感器 | 激励 | 通道 | 说明 |
|---|
| C01 | 工字梁、简支梁 | 16 | 4 只单轴 | 锤击，移动锤 | 4 | 最快上手，摸底足够 |
| C02 | 薄板、小支架 | 24 | 8 只单轴 | 锤击，移动锤 | 8 | 3 批完成，固定 2 参考 |
| C03 | 仪表板、小总成 | 32 | 8 只三轴 | 锤击，移动锤 | 24 | 需 24 通道数采 |
进阶级（预算 30-80 万）
| 编号 | 被测件 | 测点 | 传感器 | 激励 | 通道 | 说明 |
|---|
| C04 | 冰箱、家电外壳 | 48 | 16 只三轴 | 锤击，移动锤 | 48 | 3 批，每批 16 测点 |
| C05 | 白车身摸底 | 120 | 40 只三轴 | 锤击，移动锤 | 48 | 分 3–4 批，固定 4 参考 |
| C06 | 薄板对标 | 64 | 32 只三轴 | 激振器，单点 | 96 | 一次性全贴，高质量 |
| C07 | 工字梁精细 | 32 | 16 只单轴 | 激振器 | 16 | 一次性，可做步进正弦 |
专业级（预算 100-200 万）
| 编号 | 被测件 | 测点 | 传感器 | 激励 | 通道 | 说明 |
|---|
| C08 | 白车身对标 | 200 | 80 只三轴 | 激振器，移动激振器 | 96 | 分批，2–3 激振器位 |
| C09 | 白车身 MIMO | 200 | 80 只三轴 | 2 激振器 MIMO | 246 | 力+响应同时采，一次完成 |
| C10 | 飞机舱段摸底 | 150 | 50 只三轴 | 锤击，移动传感器 | 48 | 分批，固定 4 参考 |
| C11 | 飞机舱段精细 | 300 | 100 只三轴 | 2 激振器 MIMO | 306 | 对标级，需大通道数采 |
高端级（预算 400 万+）
| 编号 | 被测件 | 测点 | 传感器 | 激励 | 通道 | 说明 |
|---|
| C12 | 全机 / 大部件 | 500+ | 150+ 三轴 | 3–4 激振器 MIMO | 500+ | 航空级对标 |
| C13 | 白车身一次完成 | 300 | 100 只三轴 | 2 激振器 MIMO | 306 | 不分批，最高质量 |
| C14 | 发动机+支架 | 80 | 30 只三轴 | 激振器 + 锤击辅助 | 96 | 混合激励，复杂边界 |
省钱方案（多次测量合并）
| 编号 | 被测件 | 测点 | 传感器 | 激励 | 批次数 | 说明 |
|---|
| C15 | 白车身 | 180 | 24 只三轴 | 锤击，移动传感器 | 8 | 每批 24 测点，固定 4 参考 |
| C16 | 飞机部件 | 240 | 32 只三轴 | 锤击，移动传感器 | 8 | 成本最低，接受拼接误差 |
九、决策流程图（简化）
你的被测件是什么？ → 查「按被测件类型快速估算」得大致测点数
↓
通道 / 传感器预算够吗？
├─ 够 → 一次性全贴，优先三轴（板壳）或单轴（梁）
└─ 不够 → 多次测量合并，固定 2–4 参考，选移动锤或移动传感器
↓
激励方式？
├─ 锤击 → 移动锤（传感器少）或 移动传感器（锤击点受限）
└─ 激振器 → 单点够吗？
├─ 够 → 单激振器，移动激振器或移动传感器
└─ 不够 → MIMO，多激振器 + 多传感器
十、常见误区
| 误区 | 真相 |
|---|
| 测点越多越好 | 过多会拉长测试时间、增加成本，合理即可 |
| 三轴一定比单轴好 | 梁类结构单轴够用，三轴反而浪费 |
| 多次合并数据「不能用」 | 参考点固定、拼接规范，可用于工程判断，但对标需谨慎 |
| 锤击只能移动锤 | 大结构可固定锤、移动传感器，参考一致性好 |
| MIMO 一定要很多通道 | 2 激振器 + 适量响应点即可带来明显改善 |
VibStone 帮你做配置决策
把以下信息发来，我们输出一份「测点 + 传感器 + 布点策略」方案与配置清单：
- 被测件类型、尺寸、质量、边界条件
- 目标频段、期望交付物（摸底 / 对标 / 报告）
- 现有设备（通道数、传感器数量与类型）
- 预算区间与工期
文中数据为工程经验总结，具体方案需结合现场条件与项目要求评估。
